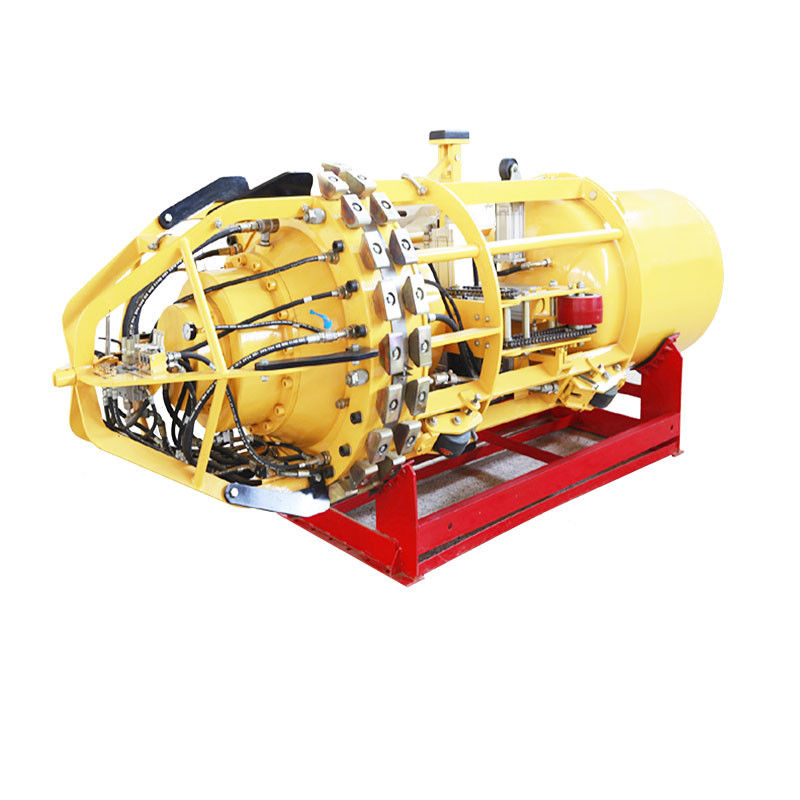

سلسلة HGND خط الأنابيب المضغوطة الداخلية الهوائية تنتج قوة شعاعية من داخل أنبوب الصلب لتواء سريع ثنائي فتحات الأنابيب لتلبية متطلبات لحام خط الأنابيب.يعمل ويتحكم بالهواء المضغوط كمصدر طاقة.
المعدات تستخدم الهواء المضغوط كمصدر طاقة للقيادة والتشغيل والتحكم.مناسبة بشكل خاص لبناء أنابيب نقل المياه وأنابيب النفط والغاز مع متطلبات عالية لحماية البيئة، ويمكن أن تلبي بناء أنابيب مختلفة مع 6 "~ 80" قطر الأنابيب وسمك الجدار المختلفة.
مشبك غير ذاتية الحركة (سحب يدوي)
| مأوديل | حجم الأنابيب | رقم المكبس | قوة البستون | (ل) | W | هـ | الوزن | مكعب |
| (ملم) | (KN) | (ملم) | (ملم) | (ملم) | (بالكيلوغرام) | (م3) | ||
| HGDNQ6 | 168 | 6X2 | 135 | 1473 | 150 | 150 | 35 | .04 |
| HGDNQ8 | 219 | 6X2 | 210 | 1593 | 189 | 189 | 55 | .06 |
| HGDNQ10 | 273 | 6X2 | 380 | 1665 | 240 | 240 | 60 | .09 |
| HGDNQ12-14 | 305-357 | 6X2 | 405 | 1751 | 280 | 280 | 100 | .14 |
مشبك ذاتية الدفع (سير بمساعدته الخاصة)
| مأوديل | حجم الأنابيب | رقم المكبس | قوة البستون | قوة المحرك | رقم المحرك | (ل) | W | هـ | الوزن | مكعب |
| (ملم) | (KN) | (hp) | (ملم) | (ملم) | (ملم) | (بالكيلوغرام) | (م3) | |||
| HGDNQ16-18 | 406-457 | 8x2 | 960 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22 | 508-559 | 10 × 2 | 1060 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24 | 559-610 | 12 × 2 | 1270 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26 | 610-660 | 12 × 2 | 1270 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30 | 711-762 | 12 × 2 | 1750 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32 | 762-813 | 14 × 2 | 2940 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36 | 864-914 | 16×2 | 2940 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38 | 914-965 | 18×2 | 2940 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
| HGDNQ40-42 | 1016-1067 | 20×2 | 2940 | 3 | 1 | 3029 | 980 | 980 | 982 | 3.0 |
| HGDNQ46-48 | 1168-1219 | 20×2 | 4855 | 3 | 1 | 3100 | 1050 | 1050 | 1420 | 3.7 |
| HGDNQ48-50 | 1219-1270 | 22 × 2 | 4855 | 3 | 2 | 3517 | 1120 | 1120 | 1876 | 5.2 |
| HGDNQ52-54 | 1321-1372 | 22 × 2 | 4855 | 3 | 2 | 3520 | 1210 | 1210 | 1988 | 5.4 |
| HGDNQ56 | 1422 | 22 × 2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ60 | 1524 | 22 × 2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ62-66 | 1574-1676 | 24×2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ68-72 | 1727-1727 | 24×2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ76-80 | 1930-2032 | 30×2 | 4855 | 3 | 2 | 4000 | 1800 | 1800 | 3855 | 13.0 |
الخصائص التقنية للقبضة الداخلية النيوماتيكية سويغو:
1) تصميم مضغوط، أداء آمن وموثوق به
التصميم المعقول وعملية الإنتاج القابلة للسيطرة تضمن دقة التصنيع ودقة الأبعاد للمختلفة من الأجزاء ، لضمان أداء الأجزاء.
2) دقة محاذاة عالية ومدى تطبيق واسع
يتم اختيار أجزاء العمل الأساسية من العلامات التجارية الشهيرة الدولية ومعالجتها بواسطة مركز معالجة CNC للأجزاء الهيكلية ، لتحقيق دقة محاذاة عالية لمكونات المحاذاة.
3) التطبيق الموسع
من خلال استبدال كتلة التوسع، يمكن للمحول تلبية احتياجات حجم خط الأنابيب تتغير في نطاق معين،توسيع نطاق التطبيق من المحول وتحقيق آلة واحدة مع وظائف متعددة.
4) نظيفة، فعالة، حماية البيئة، القدرة على تسلق قوية والقدرة على عبور قوية
يتم استخدام الهواء المضغوط كطاقة، نظيفة وفعالة وتلبية متطلبات إدارة السلامة والسلامة في البناء.
العالم الشهير العلامة التجارية المحرك الهوائية وتصميم هيكل مضغوط، توفير الطاقة، ولها قدرة صعود قوية (> 20 درجة) وقدرة مرتفعة قوية (30 مرة D)
5) ضبط سريع، صيانة سهلة
عند الحاجة إلى التكيف مع مختلف سمك الجدران ، يمكن ضبط المعدات بسرعة وسهولة ودقة في مكانها لتوفير كفاءة عالية في العمل
6) DNQ16' وأكثر من حجم المشبك الهوائي لديه نظام ذاتية الحركة
سرعة المشي قابلة للتعديل، انخفاض استهلاك الهواء وأداء أفضل للتسلق.
يتم اعتماد مكابح التوسع الجانبي المزدوج للأسطوانة للكبح ، مع قوة الكبح الممتازة وسرعة الكبح.
يشكّل نظام السير ونظام الفرامل قفلًا في مسار الغاز لتحسين مرونة وسلامة تشغيل المنحدر.
7) جهاز الحد المضاف إلى نظام التوسع
في الحالات السابقة، لم تحدث حوادث تشوش الأنابيب
