مكان المنشأ:
الصين
اسم العلامة التجارية:
Suhigo
إصدار الشهادات:
CE
رقم الموديل:
HGY25
اتصل بنا

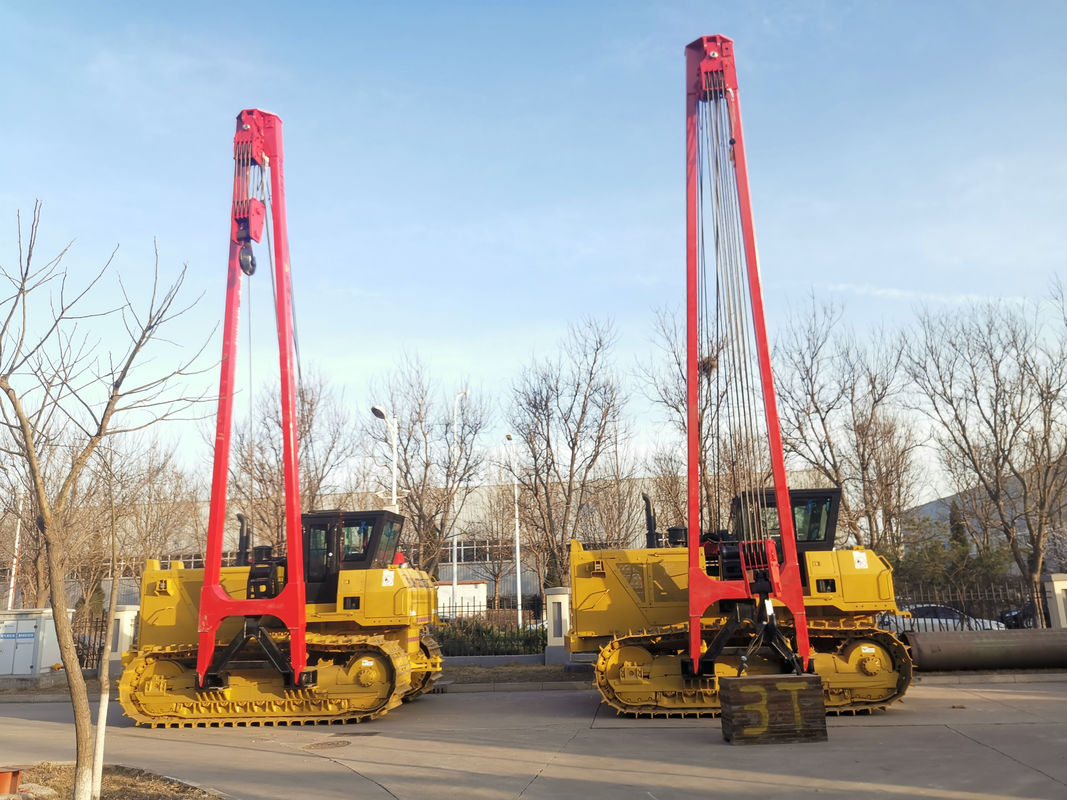

معدات خطوط الأنابيب معدات بناء خطوط الأنابيب 70T 45T 25T معدات الاستضافة
Itroduction
بفضل مساحة التشغيل الفسيحة والتصميم المعقول للكابينة ، يمكن للمشغلين رؤية بيئة التشغيل المطلوبة بسهولة.
يعتمد نظام عملية الرفع التشغيل التجريبي للتحكم الهيدروليكي.من خلال المقبض الشامل ، يمكنها بسهولة تحقيق التحكم المنفصل والتحكم المركب للخطاف والذراع ، وإدراك عملها المركب بسهولة.
بشكل عام ، يمكن أن توفر عملية بسيطة وخفيفة الوزن ومرنة وموثوق بها
تعتبر هذه السلسلة من المنتجات من معدات البناء المهمة في بناء خطوط أنابيب النفط والغاز ، وتستخدم بشكل أساسي في تخطيط الأنابيب ، وعمليات المطابقة وحفر الخنادق للأنابيب ذات القطر الكبير.
بالإضافة إلى وظيفة ماكينة الأنابيب ، يمكن استخدام هذا المنتج أيضًا في عمليات السير والتثبيت في تعليق الأنابيب في إنشاء شبكات خطوط الأنابيب مثل البترول والغاز الطبيعي والصناعات الكيماوية والحفاظ على المياه.الاستخدامات الرئيسية هي كما يلي:
يمكن أيضًا استخدام هذه الآلة كرافعة عامة.في التعدين ، والحفاظ على المياه ، والبناء الحضري ، والبترول ، والكيماويات وغيرها من المشاريع الكبيرة الحجم ، يتم استخدامه للتحميل والتفريغ ، والرفع ، والتكديس وغيرها من الأعمال.إنها معدات بناء مثالية متعددة الوظائف لبناء أنابيب النفط والغاز والمياه وغيرها من أنابيب نقل السوائل.
| نموذج | HGY25 | HGY45 | HGY70 | HGY90 |
| قدرة الرفع القصوى | 25 طن / 55000 رطل | 45 طن / 100،000 رطل | 70 طن / 154000 رطل | 90 طن / 200000 رطل |
| قدرة الرفع المقدرة | 20 طن / 44000 رطل | 38 طن / 83000 رطل | 59 طن / 130،000 رطل | 77 طن / 170،000 رطل |
| وزن التشغيل | 22 طن / 48500 رطل | 35 طن / 77000 رطل | 49 طن / 108000 رطل | 55 طنًا / 121000 رطل |
| الحجم الكلي | 4150 × 3050 × 3250 ملم | 4855 × 3384 × 3270 مم | 5630 × 3400 × 3540 ملم | 5630 × 3436 × 3540 مم |
| وزن النقل | 21.5 طن | 26 طن | 37.5 طن | 38.9 طن |
| ضغط الأرض | 76.4 كيلو باسكال | 85.2 كيلو باسكال | 87.3 كيلو باسكال | 86.6 كيلو باسكال |
| الحد الأدنى للخلوص الأرضي | 480 ملم | 490 ملم | 550 مم | 550 مم |
| قدرة التسلق القصوى | 25 درجة | 25 درجة | 25 درجة | 25 درجة |
| ينطبق درجة الحرارة | -45 درجة مئوية ~ + 60 درجة مئوية | -45 درجة مئوية ~ + 60 درجة مئوية | -45 درجة مئوية ~ + 60 درجة مئوية | -45 درجة مئوية ~ + 60 درجة مئوية |
| محرك | HGY25 | HGY45 | HGY70 | HGY90 |
| نموذج | SDEC SC11CB | الكمون NT855-C280 | NT855-C360 | الكمون NT855-C360 |
| القوة المصنفة | 120 كيلو واط / 160 حصان | 169 كيلو واط / 225 حصان | 257 كيلو واط / 340 حصان | 257 كيلو واط / 340 حصان |
| تصنيف سريع | 1850 دورة في الدقيقة | 2000 دورة في الدقيقة | 2000 دورة في الدقيقة | 2000 دورة في الدقيقة |
| نظام السفر | HGY25 | HGY45 | HGY70 | HGY90 |
| عملية | مستوى | مستوى | مستوى | مستوى |
| السرعة (للأمام) | 3.29 / 5.28 كم / ساعة | 3.6 / 6.6 كم / ساعة | 3.6 / 6.6 كم / ساعة | 3.6 / 6.6 كم / ساعة |
| السرعة (عكسي) | 4.28 / 7.59 كم / ساعة | 4.3 / 7.7 كم / ساعة | 4.4 / 7.8 كم / ساعة | 4.4 / 7.8 كم / ساعة |
| قياس المسار | 2050 ملم | 2250 ملم | 2380 ملم | 2490 ملم |
| الطول- المسار على الأرض | 2635 ملم | 3050 ملم | 3620 ملم | 3620 ملم |
| العرض- أحذية المسار | 560 ملم | 660 ملم | 760 ملم | 760 ملم |
| عدد البكرات السفلية | 2 × 2 | 2 × 2 | 2 × 2 | 2 × 2 |
| عدد بكرات الحمل | 7 × 2 | 7 × 2 | 9 × 2 | 9 × 2 |
| نظام الرفع | HGY25 | HGY45 | HGY70 | HGY90 |
| الوضع المتغير | سلك حبل Luffing | سلك حبل Luffing | سلك حبل Luffing | سلك حبل Luffing |
| وضعية التشغيل | التحكم الهيدروليكي ، المقود | التحكم الهيدروليكي ، المقود | التحكم الهيدروليكي ، المقود | التحكم الهيدروليكي ، المقود |
| طول الطفرة | 6000 ملم | 7500/8500 ملم | 7600/8600 مم | 8600/9600 مم |
| ارتفاع رفع ذراع الرافعة | 4909 ملم | 6100/7050 ملم | 7600/8600 مم | 7050/9600 ملم |
| زاوية بوم | 0 ~ 85 درجة | 0 ~ 86 درجة | 0 ~ 86 درجة | 0 ~ 86 درجة |
| سرعة الخطاف (معدل 6 ~ 8 مرات) | 0 ~ 12.0 م / دقيقة | 0 ~ 6.2 م / دقيقة | 0 ~ 7.0 م / دقيقة | 0 ~ 7.0 م / دقيقة |
| وقت Luffting (4 ~ 5 مرات) | 25 ثانية | 20 ثانية | 32 ثانية | 40 ثانية |
ميزة
يمكن مراقبة آلات بناء الأنابيب والمعدات الأخرى عن بعد:
ربط الجهاز وقراءة المعلومات
تحديد المواقع في الوقت الحقيقي للمعدات ، ومراقبة المسار التاريخي
جدولة المعدات ، توزيع المعدات ، إدارة المعدات
جهاز التحكم عن بعد ، قفل عن بعد
ظروف التشغيل في الوقت الفعلي وظروف التشغيل التاريخية وقراءة معلمات العمل
حول Suhigo
| محرك | HGY25 | HGY45 | HGY70 | HGY90 |
| نموذج | SDEC SC11CB | الكمون NT855-C280 | NT855-C360 | الكمون NT855-C360 |
| القوة المصنفة | 120 كيلو واط / 160 حصان | 169 كيلو واط / 225 حصان | 257 كيلو واط / 340 حصان | 257 كيلو واط / 340 حصان |
| تصنيف سريع | 1850 دورة في الدقيقة | 2000 دورة في الدقيقة | 2000 دورة في الدقيقة | 2000 دورة في الدقيقة |
| نظام الرفع | HGY25 | HGY45 | HGY70 | HGY90 |
| الوضع المتغير | سلك حبل Luffing | سلك حبل Luffing | سلك حبل Luffing | سلك حبل Luffing |
| وضعية التشغيل | التحكم الهيدروليكي ، المقود | التحكم الهيدروليكي ، المقود | التحكم الهيدروليكي ، المقود | التحكم الهيدروليكي ، المقود |
| طول الطفرة | 6000 ملم | 7500/8500 ملم | 7600/8600 مم | 8600/9600 مم |
| ارتفاع رفع ذراع الرافعة | 4909 ملم | 6100/7050 ملم | 7600/8600 مم | 7050/9600 ملم |
| زاوية بوم | 0 ~ 85 درجة | 0 ~ 86 درجة | 0 ~ 86 درجة | 0 ~ 86 درجة |
| سرعة الخطاف (معدل 6 ~ 8 مرات) | 0 ~ 12.0 م / دقيقة | 0 ~ 6.2 م / دقيقة | 0 ~ 7.0 م / دقيقة | 0 ~ 7.0 م / دقيقة |
| وقت Luffting (4 ~ 5 مرات) | 25 ثانية | 20 ثانية | 32 ثانية | 40 ثانية |
لماذا تختار suhigo؟
1) Suhigo هي شركة تصنيع محترفة ، وحصلت على شهادات ISO9001 و ISO14001 و GB / T28001 HSE وشهادة CE.
2) تتمتع Suhigo بخبرة غنية في المشروع مع شركات إنشاءات النفط الفرعية CPP و CNPC و SINOPEC.
3) يمكن تزويد كابينة ماكينة الأنابيب بشهادات هيكل الحماية من الانقلاب (ROPS) ونظام الحماية من الأجسام المتساقطة (FOPS) للخيار.
4) تم تصدير منتج Suhigo إلى روسيا وآسيا الوسطى والشرق الأوسط وأفريقيا إلخ.
5) يغطي مصنع Suhigo 30،000 متر مربع ويضم أكثر من 100 عامل بما في ذلك موظفي المكاتب وورش العمل والخدمة الميدانية.
