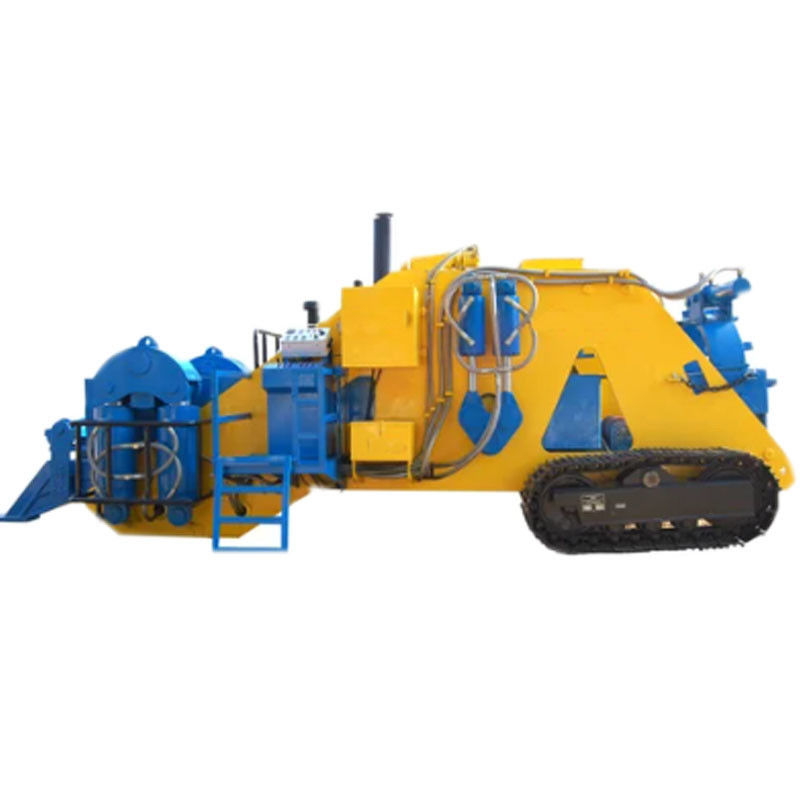

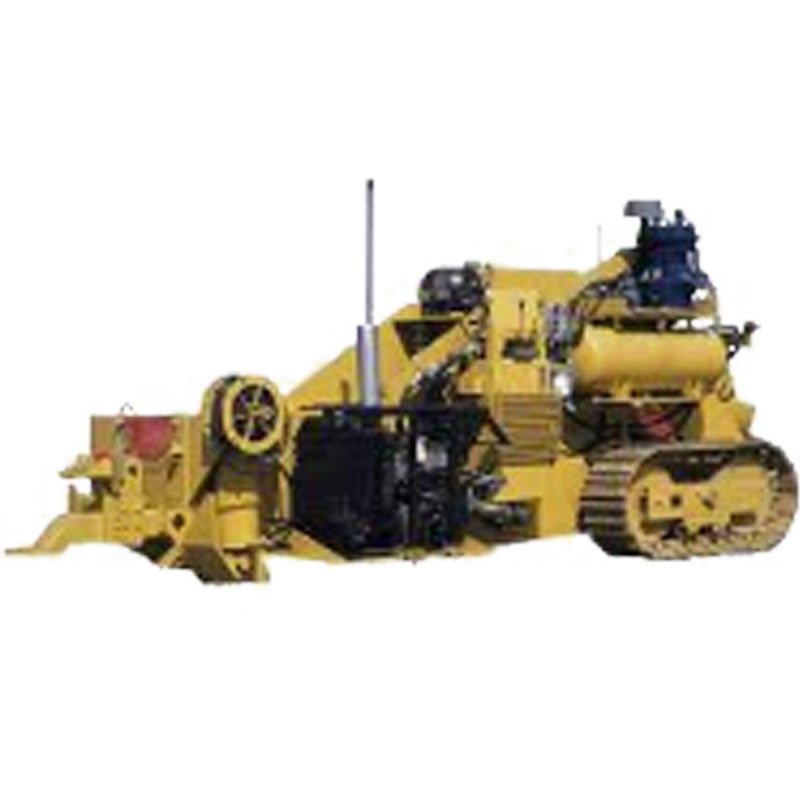

آلة ثني الأنابيب الهيدروليكية العمودية من سلسلة HGCB (وتسمى أيضًا ثني الأنابيب) هي معدات متخصصة لبناء خطوط الأنابيب ،تم تصميمها وتصنيعها من قبل سويغو بعد إدخال التكنولوجيا المتقدمة· يعتبر التصميم أيضاً ظروف تشغيل موقع العمل الفعلي لجعل التصميم أكثر سهولة.
يتم تعريف آلة ثني الأنابيب سوهيغو وفقًا لقطر الأنابيب ، لدينا 6 نماذج لثني الأنابيب لتناسب تطبيقات خطوط الأنابيب 6 ~ 56 بوصة.المكون الرئيسي للجهاز الهيدروليكي الرأسي للأنابيب.
المعلمات التقنية لجهاز سوهيغو للفحص:
| النموذج | HGCB620 | HGCB1630 | HGCB2236 | HGCB2840 | HGCB3648 | HGCB4856 |
| حجم الأنابيب | 6~20 بوصة | 16~30 بوصة | 22~36 بوصة | 28~40 بوصة | 36~48 بوصة | 48~56 بوصة |
| قوة المحرك | 46 كيلوواط | 77 كيلوواط | 118 كيلوواط | 132 كيلوواط | 160 كيلوواط | 160 كيلوواط |
| الاسطوانة الرئيسية | 2-220x160ملم | 2-280x200ملم | 4-320x230ملم | 4-360x250ملم | 4-450x560ملم | 4-360x560ملم |
| أسطوانة الرفع | 2-180×63ملم | 2-200×80ملم | 4-220x90ملم | 4-250x100ملم | 4-280x200ملم | 4-280x200ملم |
| التوتر الهيدروليكي للدراجة | 1.5 طن | 3 طن | 7 طن | 7 طن | 8 طن | 12 طن |
| البعد | 4450×2180×2175ملم | 6700×2520×2700ملم | 8400x3000x2800ملم | 8850×3180×3000ملم | 9800×3335×3235ملم | 8566×3190×3500ملم |
| الوزن | 10 طن | 21 طن | 42 طن | 50 طن | 68 طن | 93 طن |
الخصائص التقنية لجهاز سوهيغو:
1) The pipe bending operation can be carried out for pipes of different sizes within the scope of application of the pipe bending machine only by replacing the pipe bending die kit and the corresponding mandrel، استبدال بسيط ومريح.
2) الجهاز بأكمله له بنية بسيطة ومعقولة وسهلة الصيانة. الإطار الفولاذي المصنوع من الفولاذ عالي القوة له عمر خدمة طويل ومقاومة ممتازة لدرجات الحرارة المنخفضة.
3) جهاز المشي الزاحف الجرسي أو جهاز المشي بالعجلات (كلاهما اختيار) مناسب للعمل الميداني ، ويمكن تحديده لبيئة العمل الفعلية.
| النموذج | القيادة | القوة | ضغط العملية | الطاقة الإجمالية | السكتة الدماغية | البعد | الوزن |
| HGYN8-10 | - | - | 16Mpa | 400KN | 30ملم | 1500×240×240ملم | 100 كجم |
| HGYN12-14 | - | - | 16Mpa | 800KN | 50ملم | 2000×200×220ملم | 320 كجم |
| HGYN16-18 | محرك هيدروليك x 1 | 3 حصان | 16Mpa | 1147KN | 80ملم | 2406×310×316ملم | 600 كجم |
| HGYN20-22 | محرك هيدروليك x 1 | 3 حصان | 16Mpa | 1147KN | 80ملم | 2406x437x414ملم | 640 كجم |
| HGYN22-24 | محرك هيدروليك x 1 | 7 حصان | 16Mpa | 1147KN | 80ملم | 2600×400×440ملم | 950 كجم |
| HGYN24-26 | محرك هيدروليك x 1 | 7 حصان | 16Mpa | 1147KN | 80ملم | 2600×400×490ملم | 1000 كجم |
| HGYN28-30 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 1562KN | 100ملم | 3000×500×580ملم | 1800 كجم |
| HGYN30-32 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 1562KN | 130ملم | 3000×500×710ملم | 2300 كجم |
| HGYN34-36 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 1562KN | 130ملم | 3500×580×680ملم | 2500 كجم |
| HGYN36-38 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 2040KN | 150ملم | 3500×580×730ملم | 2600 كجم |
| HGYN40-42 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 2040KN | 150ملم | 3600 × 710 × 810 ملم | 2700 كجم |
| HGYN46-48 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 2040KN | 150ملم | 3600×780×950ملم | 2900 كجم |
| HGYN48-50 | محرك هيدروليك x 2 | 32 حصان | 16Mpa | 3188KN | 170ملم | 3800 × 850 × 950 مم | 3200 كجم |
| HGYN52-54 | محرك هيدروليك x 2 | 32 حصان | 16Mpa | 3857KN | 170ملم | 3800 × 850 × 1100 ملم | 3600 كجم |
| HGYN56 | محرك هيدروليك x 2 | 32 حصان | 16Mpa | 3857KN | 170ملم | 3800x980x1170ملم | 4000 كجم |
| HGYN60 | محرك هيدروليك x 2 | 32 حصان | 16Mpa | 4981KN | 170ملم | 4000×980×1250ملم | 4300 كجم |
