مكان المنشأ:
الصين
اسم العلامة التجارية:
Suhigo
إصدار الشهادات:
ISO-9001 CE
رقم الموديل:
HGCB3648
اتصل بنا

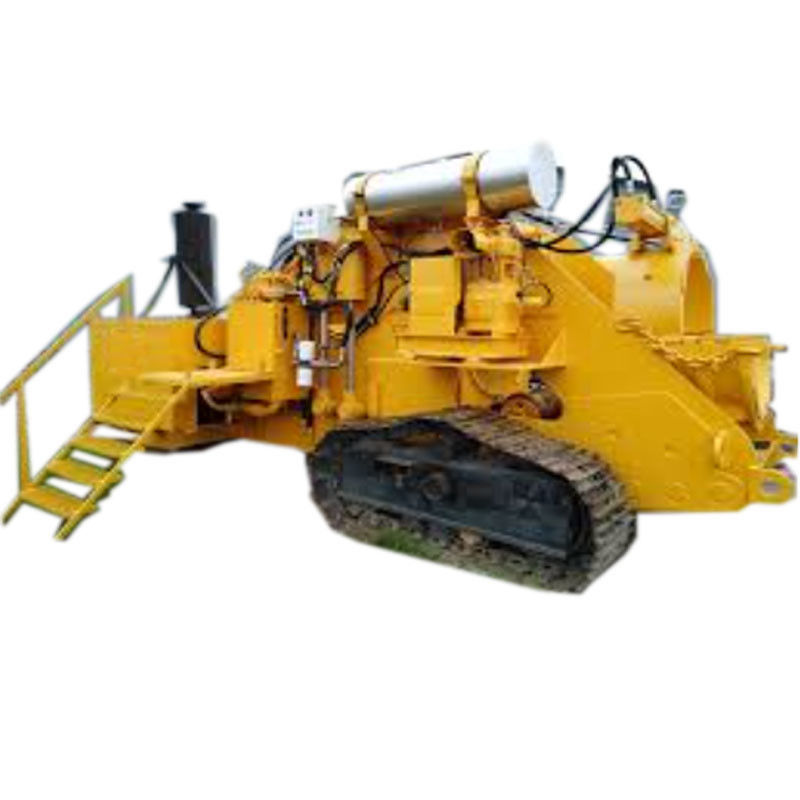

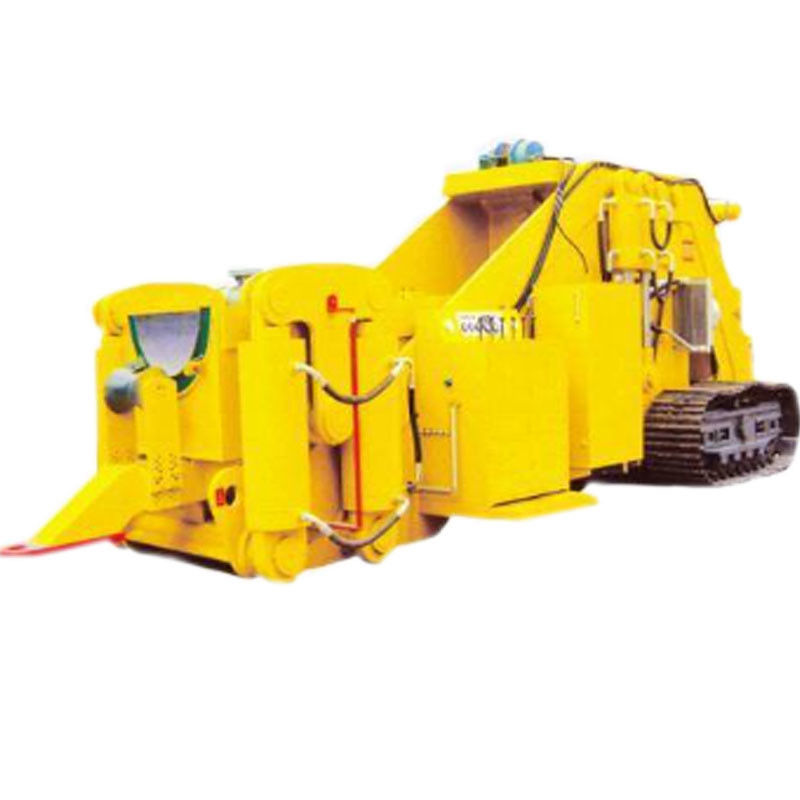

تتكون آلة ثني الأنابيب من إطار فولاذي ، والقالب السفلي ، والقالب العلوي ، والمنشآت ، والنظام الهيدروليكي والقالب.مبدأ عملها هو جعل أنبوب الفولاذ تشوه بلاستيكي وتحقيق الانحناء البارد من أنبوب الفولاذ عن طريق تحديد نقطة التنمية المعقولة والتوتر وتطبيق عزم دوران الانحناءأثناء عملية الانحناء ، يمكن أن ينحني أنابيب الفولاذ ذات القطر الكبير المختلفة ضمن النطاق المعمول به عن طريق استبدال مجموعة المطبوعات والقضيب المقابلة.
المعلمات التقنية لجهاز سوهيغو للفحص:
| النموذج | HGCB620 | HGCB1630 | HGCB2236 | HGCB2840 | HGCB3648 | HGCB4856 |
| حجم الأنابيب | 6~20 بوصة | 16~30 بوصة | 22~36 بوصة | 28~40 بوصة | 36~48 بوصة | 48~56 بوصة |
| قوة المحرك | 46 كيلوواط | 77 كيلوواط | 118 كيلوواط | 132 كيلوواط | 160 كيلوواط | 160 كيلوواط |
| الاسطوانة الرئيسية | 2-220x160ملم | 2-280x200ملم | 4-320x230ملم | 4-360x250ملم | 4-450x560ملم | 4-360x560ملم |
| أسطوانة الرفع | 2-180×63ملم | 2-200×80ملم | 4-220x90ملم | 4-250x100ملم | 4-280x200ملم | 4-280x200ملم |
| التوتر الهيدروليكي للدراجة | 1.5 طن | 3 طن | 7 طن | 7 طن | 8 طن | 12 طن |
| البعد | 4450×2180×2175ملم | 6700×2520×2700ملم | 8400x3000x2800ملم | 8850×3180×3000ملم | 9800×3335×3235ملم | 8566×3190×3500ملم |
| الوزن | 10 طن | 21 طن | 42 طن | 50 طن | 68 طن | 93 طن |
الخصائص التقنية للقضيب:
1) يمكن تحويل القاعدة إلى حجم أكبر باستخدام مجموعة التحويل.
2) ذاتية الدفع متوفرة من 16 "إلى 60"
3) القضبان والعجلات المغطاة بالبوليوريثان لحماية الأنابيب المغطاة داخلياً.
4) التصميم البسيط وعدد قليل من الأجزاء يؤدي إلى انخفاض تكلفة الصيانة
5) عملية رجل واحد للتوسع والانسحاب والسفر.
6) أوتاد الصلب المقاومة الزاوية المزدوجة توفر وصولًا سريعًا وفعالية قفل قوية.
7) سيقوم الخرطومات باستيعاب العديد من سمك الجدران دون تغيير الدرع
8) يستخدم النظام الهيدروليكي لجهاز ثني الأنابيب للطاقة.
9) العجلات الشوكية تمنع التدحرج.
| النموذج | القيادة | القوة | ضغط العملية | الطاقة الإجمالية | السكتة الدماغية | البعد | الوزن |
| HGYN8-10 | - | - | 16Mpa | 400KN | 30ملم | 1500×240×240ملم | 100 كجم |
| HGYN12-14 | - | - | 16Mpa | 800KN | 50ملم | 2000×200×220ملم | 320 كجم |
| HGYN16-18 | محرك هيدروليك x 1 | 3 حصان | 16Mpa | 1147KN | 80ملم | 2406×310×316ملم | 600 كجم |
| HGYN20-22 | محرك هيدروليك x 1 | 3 حصان | 16Mpa | 1147KN | 80ملم | 2406x437x414ملم | 640 كجم |
| HGYN22-24 | محرك هيدروليك x 1 | 7 حصان | 16Mpa | 1147KN | 80ملم | 2600×400×440ملم | 950 كجم |
| HGYN24-26 | محرك هيدروليك x 1 | 7 حصان | 16Mpa | 1147KN | 80ملم | 2600×400×490ملم | 1000 كجم |
| HGYN28-30 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 1562KN | 100ملم | 3000×500×580ملم | 1800 كجم |
| HGYN30-32 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 1562KN | 130ملم | 3000×500×710ملم | 2300 كجم |
| HGYN34-36 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 1562KN | 130ملم | 3500×580×680ملم | 2500 كجم |
| HGYN36-38 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 2040KN | 150ملم | 3500×580×730ملم | 2600 كجم |
| HGYN40-42 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 2040KN | 150ملم | 3600 × 710 × 810 ملم | 2700 كجم |
| HGYN46-48 | محرك هيدروليك x 2 | 20 حصان | 16Mpa | 2040KN | 150ملم | 3600×780×950ملم | 2900 كجم |
| HGYN48-50 | محرك هيدروليك x 2 | 32 حصان | 16Mpa | 3188KN | 170ملم | 3800 × 850 × 950 مم | 3200 كجم |
| HGYN52-54 | محرك هيدروليك x 2 | 32 حصان | 16Mpa | 3857KN | 170ملم | 3800 × 850 × 1100 ملم | 3600 كجم |
| HGYN56 | محرك هيدروليك x 2 | 32 حصان | 16Mpa | 3857KN | 170ملم | 3800x980x1170ملم | 4000 كجم |
| HGYN60 | محرك هيدروليك x 2 | 32 حصان | 16Mpa | 4981KN | 170ملم | 4000×980×1250ملم | 4300 كجم |
عن سوهيغو
لماذا اخترت سوهيغو؟
1) سوهيغو هو مصنع محترف، حصل على شهادات ISO9001، ISO14001، GB/T28001 HSE، وشهادة CE.
2) سويغو لديه خبرة واسعة في مشاريع مع شركات بناء النفط في CPP و CNPC و SINOPEC.
3) يمكن توفير كابين قناة الأنابيب مع شهادات ROPS و FOPS ، للخيار.
4) تصدر منتجات سويغو إلى روسيا وآسيا الوسطى والشرق الأوسط وأفريقيا الخ.
5) مصنع سوهيغو يغطي مساحة 30،000 متر مربع ويعمل فيه أكثر من 100 عامل بما في ذلك موظفي المكتب والورشة والخدمة الميدانية.
